| 产品特性：流通 | 品牌：渤工 | 型号：EDRV-16P |
| 材质：不锈钢、铸钢 | 类型(通道位置)：二通式 | 连接形式：法兰 |
| 3C阀门类别：工业 | 适用介质：油、汽 | 流动方向：单向 |
| 用途：流量控制 | 公称通径：DN25-DN200mm | 工作温度：-29?C~+180?C℃ |
| 位置数：80 | 使用压力：0~1.6Mpampa | 有效截面积：50mm? |
| 动作方式：电动 | 最高动作频率：100 | 规格：DN10-DN50 |
| 规格1：DN10-DN50 | 快速启闭阀：渤工 |

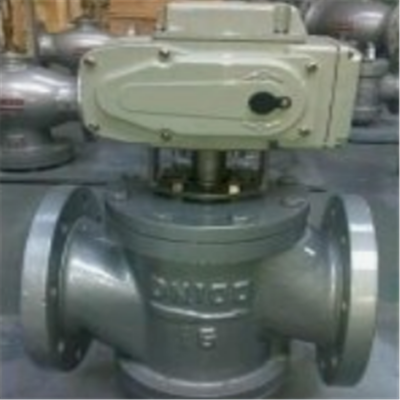

一、EDRV动态平衡电动调节阀特征:
(1)当进口压力P1升高时，P1-P2增大这是电动阀阀芯向上运动，使P1、P2间开度减少，阀芯压力P2降低;当进口压力P1降低是，P1-P2间开度增大，阀芯压力P2升高。因此，无论系统的压力怎样变化，通过电动阀阀芯的调节作用，P2、P3键的压差式中保持不变。因此这种电动阀的抗干扰能力强，具有动态平衡的功能。
(2)当电动执行器接收控制信号使阀轴延R向旋转时，P2、P3键的开度也随之变化，。由于不管系统压差P1-P3如何变化，P2、P3键的压差P2-P3式中不变，因此对应于任意开度位置，其输送的水流量都是一定的，并且电动调节阀实际的流量特性曲线与其不早不晚的流量特性曲线是一致的，没有偏离，因此这种电动调节阀转传统的电动调节阀具有更好的调节特性。
二、EDRV动态平衡电动调节阀技术参数:
阀门形式 | 型号 | 规格 | 压差范围( KPa ) | 流量范围(m3/h) | 工作压力 | 流量误差 | 流体温度 |
二通 | EDRV1 | DN25 | 30~300 | 0.2~2.9 | PN16 | 5% | 0~100℃ |
EDRV2 | DN32 | 30~300 | 0.5~4.7 | ||||
EDRV3 | DN40 | 30~300 | 1~7.7 | ||||
EDRV4 | DN50 | 30~300 | 2~12.1 | ||||
EDRV5 | DN65 | 30~300 | 3~20.4 | ||||
EDRV6 | DN80 | 30~300 | 5~30.8 | ||||
EDRV7 | DN100 | 30~300 | 10~45.3 | ||||
EDRV8 | DN125 | 30~300 | 15~70.7 | ||||
EDRV9 | DN150 | 30~300 | 20~101.8 | ||||
EDRV10 | DN150 | 40~400 | 30~110 |
三、EDRV动态平衡电动调节阀尺寸参数:
阀门形式 | 型号 | 规格 | 外形尺寸 | ||
长(L) | 下高(H2) | 上高(H1) | |||
二通 | EDRV1 | DN25 | 160 | 70 | 265 |
EDRV2 | DN32 | 180 | 100 | 275 | |
EDRV3 | DN40 | 200 | 110 | 285 | |
EDRV4 | DN50 | 230 | 120 | 290 | |
EDRV5 | DN65 | 290 | 124 | 339 | |
EDRV6 | DN80 | 310 | 150 | 348 | |
EDRV7 | DN100 | 350 | 158 | 357 | |
EDRV8 | DN125 | 400 | 193 | 379 | |
EDRV9 | DN150 | 480 | 193 | 379 | |
EDRV10 | DN150 | 480 | 193 | 379 | |
四、EDRV动态平衡电动调节阀产品特点:
1.驱动器为直行程，互换性好。
2.流量特性曲线:直线/等***比
3.流量误差≤5%
4.工作温度:0--100℃。
五、EDRV动态平衡电动调节阀产品优点:
1.稳定:末端设备的流量变化不受系统压力波动的影响，流量变化不相互干扰。
2.节能:较传统的系统节能6-20%
3.高效:***缩短了调试时间，系统运行具有高效率。
